    Чип и Дип: RDC3-0027v1. SigmaDSP ADAU1452. Модуль цифровой обработки звука V1. Новинки собственного производства

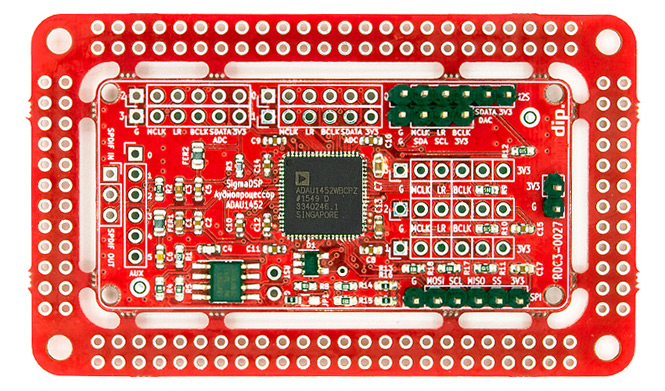

    Лаборатория «ЧИП и ДИП» добавляет в линейку Цифровой звук новый модуль RDC3-0027v1. Это полностью программируемый процессор обработки цифрового аудио сигнала (DSP) для построения аудиосистем с продвинутыми алгоритмами обработки звука. Модуль построен на ADAU1452 – SigmaDSP аудио процессоре. Возможности этой микросхемы значительно превосходят возможности продуктов SigmaDSP предыдущего поколения. Алгоритмы обработки звука исполняются в реальном времени под управлением программы SigmaStudio или с встроенной энергонезависимой памяти емкостью 256 кбит.

    Но имейте в виду, что этот модуль цифровой обработки звука всего лишь небольшой фрагмент в цепочке. Очень производительный, но фрагмент. Для полноценного использования его в проектах воспроизведения звука высочайшего качества, вам потребуются источник цифрового сигнала (I2S или SPDIF), ЦАП, совместимый с I2S, кварцевый генератор и источник питания на 3.3В. Ну и, конечно же, усилитель и динамики или наушники.

    Технические характеристики
    • Цифровые входы (I2S) – 4
    • Цифровые выходы (I2S) – 4
    • Максимальная частота дискретизации - 192 кГц
    • Точность входов/выходов – 32 бит
    • Время цифровой задержки звука – до 800 мс
    • Вспомогательных каналов АЦП AUX - 6
    • Стереофонические вход и выход S/PDIF
    • Напряжение питания - 3.3В
    • Размер платы 1 - 75 x 45 мм
    • Размер платы 2 (без макетного поля) – 59 х 29 мм

    Проект как всегда открытый и вы можете изучить схему в производственных файлах в формате KiCad. Исходники на сайте.

    Пять дней в одном письме - расскажем, что это было и как это работает. Подписаться на новости из Лаборатории CHIPDIP.


    Прочитать в оригинале…
