    ДКО Электронщик: Последовательная Flash-память с Quad SPI и QPI

    Модули памяти Winbond серии W25Q включают в себя интерфейс QSPI, последовательную флэш-память NOR с плотностью от 2 Мбит до 256 Мбит, возможность стирания секторов малого объёма и обладают отличными техническими характеристиками.

    При работе в режиме Quad SPI (рис. 1) тактовые частоты до 104 МГц с помощью мультиплексирования обеспечивают величину, эквивалентную 416 МГц (скорость передачи 52 Мбайт/с), что сравнимо с асинхронной параллельной флэш-памятью при сокращенном числе выводов и уменьшенной занимаемой площадью. Более высокая скорость передачи означает, что контроллеры могут выполнять код (XIP) с помощью методов Execute in Place (XIP) непосредственно из интерфейса SPI или еще больше сократить время загрузки при дублировании кода в ОЗУ. Кроме того, устройство поддерживает стандарт JEDEC для идентификации производителя и устройства с помощью 64-битного уникального серийного номера.

    Технические параметры:
    • Режимы работы: Dual SPI, Quad SPI и QPI (Quad Peripheral Interface);
    • Тактовая частота: 80, 104, 133 МГц;
    • Напряжение питания: 1.8, 2.5, 3 В;
    • Количество страниц программирования: 256…131072 (256 байт на странице);
    • Стираемые секторы и блоки: 4, 32, 64 кБ;
    • Защита блоков от записи;
    • Защита от записи в состоянии блокировки и OTP (однократно программируемый регистр статуса);
    • Потребляемый ток: активный режим – 4 мА, режим Power-down – 1мкА, тип.;
    • Рабочая температура: -40…85/105/125 °С;
    • Корпуса: SOIC-8, VSOP

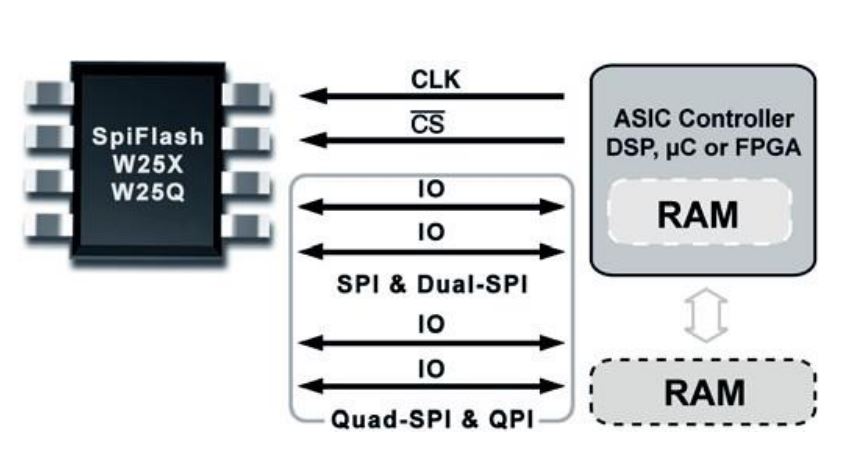

    Рис. 1. Интерфейсы W25Q


    Прочитать в оригинале…
