    ДКО Электронщик: CAN-трансиверы для промышленных применений

    CAN-трансиверы Maxim Integrated MAX33040E/MAX33041E применяются в аппаратуре, требующей защиты от перенапряжения. Они устойчивы к напряжению до ±40 В и входным синфазным сигналам (CMR) до ±25 В на шинах CANH и CANL, а также выдерживают испытательное напряжение ±40 кВ (ESD HBM). Эти параметры выше нормы стандарта ISO 11898-2 CAN (-2…+7 В). Интерфейсы оптимально подходят для применений с небольшими электрическими помехами, влияющими на уровни земли между двумя узлами. Отключить приемник и передатчик, переведя МС в режим shutdown с потреблением до 5 мкА, можно подав на вывод SHDN высокий логический уровень. Многофункциональный вход STBY позволяет переводить устройство в режим приема с малым потреблением.

    Области применения:
    • Промышленное оборудование;
    • Приборостроение;
    • Управление электродвигателями;
    • Автоматизация зданий;
    • Промышленные дроны;
    • Сервисная и образовательная робототехника.


    Технические параметры:
    • Повышенная защита выводов шины CANH и CANL:
      • устойчивость к сбоям: ±40 В;
      • защита от статических разрядов (±40 кВ) и короткого замыкания;
      • расширенный диапазон синфазных напряжений (CMR): ±25 В;
    • Напряжение питания: 3.3 В;
    • Защита шины данных от "зависания" доминантного сигнала (Dominant Timeout);
    • Отключение при перегреве;
    • Низкая скорость нарастания для минимизации электромагнитных помех;
    • Режим ожидания с низким потреблением;
    • Высокая скорость работы: 5 Мбит/с;
    • Рабочая температура: -40…125 °C;
    • Корпуса: WLP-8, SOT23-8, SOIC-8

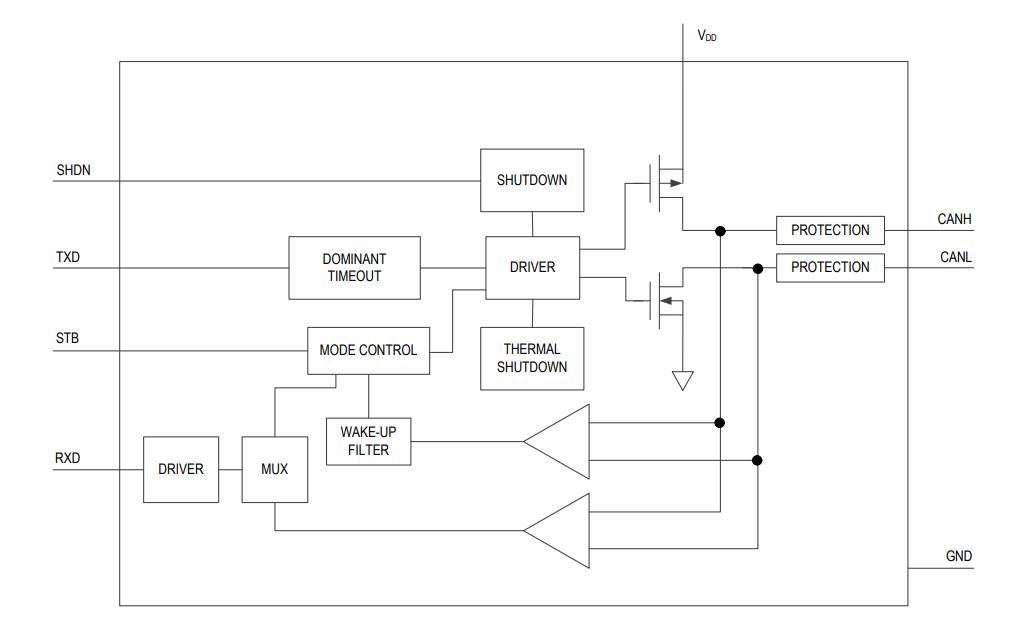

    Рис. 1. Структурная схема MAX33040E/MAX33041E


    Рис. 2. Схема включения MAX33040E


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 13-01-2022, 13:35.
