    ДКО Электронщик: Отладочный набор помехоустойчивого емкостного сенсора

    MTCH1010 Evaluation Kit (EV24Z38A) от Microchip Technology позволяет оценить работу сенсорной ИС MTCH1010. Перемычки и переменный потенциометр дают возможность изменять чувствительность датчика, время отклика и коэффициент передискретизации. Сенсорный и экранирующие электроды закрыты декоративной накладкой.

    На плате размещен один емкостный датчик с функцией активной защиты. MTCH1010 использует передовые алгоритмы оптимизации для активного подавления шума и достижения надежного обнаружения касания. Датчик может работать через пластиковые, деревянные и даже металлические передние панели благодаря запатентованной технологии Metal Over Capacitive (MOC).

    MTCH1010 Evaluation Kit протестирован на устойчивость к кондуктивным помехам, наводимым электромагнитными полями согласно IEC61000-4-6, и соответствует самым высоким требованиям – испытательному уровню 3 (10 В СКЗ). При этом обеспечивается 100% вероятность срабатывания без сбоев при воздействии испытательных шумов.

    Особенности:
    • Контроллер емкостного датчика MTCH1010;
    • Регулировка чувствительности (перемычка);
    • Регулировка времени отклика (перемычка);
    • Регулировка чувствительности (потенциометр);
    • Встроенная водостойкая сенсорная кнопка с экраном;
    • Подключаемые внешние сенсорный и экранирующий электроды;
    • Питание от порта USB: шина 5 В и 3.3 В по выбору;
    • Светодиодный индикатор состояния касания;
    • Вход питания: USB

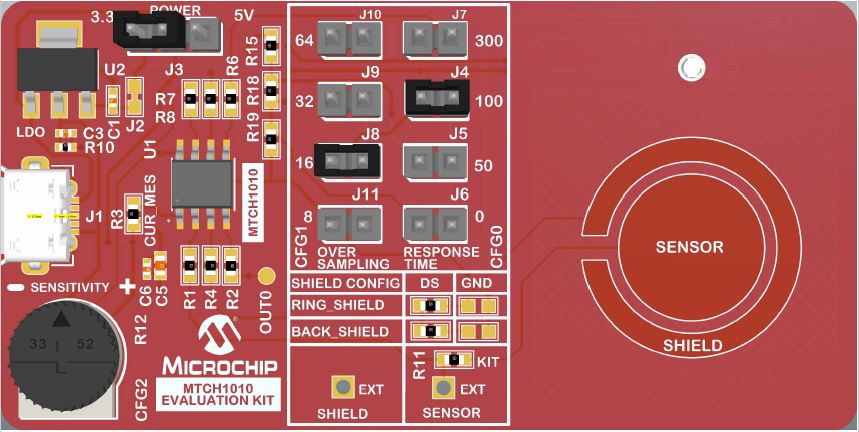

    Рис. 1. Внешний вид платы


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 12-10-2021, 12:39.
