    Интегральные DC-DC преобразователи с фиксированным и регулируемым выходом

    Синхронные понижающие преобразователи Texas Instruments TPS62865/TPS62867 обеспечивают эффективное, гибкое решение с высокой удельной мощностью. При средних и больших нагрузках преобразователи работают в режиме ШИМ и автоматически переходят в режим энергосбережения при малой нагрузке для поддержания высокого КПД во всем диапазоне нагрузочных токов. Устройства также могут работать в режиме принудительной ШИМ (Forced PWM) для снижения выходных пульсаций. Архитектура управления DCS позволяет получить отличные переходные характеристики и высокую точность поддержания выходного напряжения (рис. 1). Преобразователи имеют выход Power Good для контроля выходного напряжения и встроенную схему плавного пуска. В зависимости от схемы включения выходное напряжение имеет фиксированное значение, выбираемое внешним резистором (рис. 2), подключенным к выводу VSET/MODE через внутренний преобразователь R2D (сопротивление в цифровой код) или регулируемое внешним делителем (рис. 3).

    Применение:
    • Питание ядра для FPGAs, процессоров, ASIC или видеочипсетов;
    • Камеры машинного зрения;
    • Сетевые IP-камеры;
    • Твердотельные накопители;
    • Оптические модули;
    • Многофункциональные принтеры.


    Особенности:
    • Топология DCS-Control обеспечивает быстрый переходной отклик;
    • Встроенные силовые МОП-транзисторы: 11 мОм и 10.5 мОм;
    • Точность поддержания выходного напряжения: ±1%;
    • Ток без нагрузки: 4 мкА;
    • Диапазон входного напряжения (VIN): 2.4 В до 5.5 В;
    • Диапазон выходного напряжения: 0.6 В до VIN;
    • Выходной ток: 4 А (TPS62865), 6 А (TPS62867);
    • Фиксированные (выбираемые внешним резистором) и регулируемые способы установки выходного напряжения;
    • Частота коммутации: 2.4 МГц;
    • Режим принудительной ШИМ (Forced PWM) или энергосбережения;
    • Функция разряда выходного конденсатора;
    • Коэффициент заполнения: до 100%;
    • Защита от короткого замыкания и перегрузки;
    • Отключение при перегреве;
    • Выход для индикации Power Good с оконным компаратором;
    • Корпус: QFN, 1.5х2.5 мм с шагом 0.5 мм



    Рис. 1. Структурная схема TPS62865/TPS62867


    Рис. 2. Схема включения TPS62865/TPS62867 с фиксированным выходным напряжением

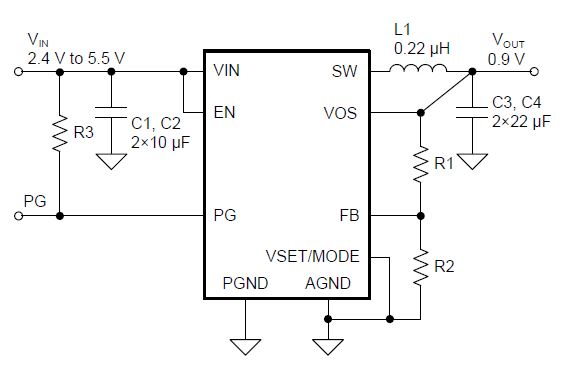

    Рис. 3. Схема включения TPS62865/TPS62867 с регулируемым выходным напряжением



    Прочитать в оригинале…
