    ДКО Электронщик: Миниатюрные 3 А модульные DC-DC преобразователи

    Новые DC-DC модули RECOM Power RPL-3.0 в компактном корпусе LGA-10 размерами 3х3х1.45 мм обеспечивают выходной ток до 3 А при напряжении 0.8…5.2 В. Топология синхронного преобразователя (рис. 1) позволяет получить высокий КПД в широком диапазоне нагрузок при среднем значении более 89% (рис. 3). Модули защищены от коротких замыканий, перенапряжения и перегрузки по току на выходе, перегрева и снижения входного напряжения ниже допустимого. Для компенсации падения напряжения на выходных шинах предусмотрен вход +Sens (рис. 2). Программирование выхода производится резистивным делителем R1/R2.

    RPL-3.0 подходят для систем обработки изображений, распределенной архитектуры питания, портативного оборудования в телекоммуникациях и промышленных приложениях.

    Технические параметры:
    • Входное напряжение: 4…18 В;
    • Выходное напряжение: 0.8…5.2 В;
    • Выходной ток: 3 А;
    • Максимальная выходная мощность: 15 Вт;
    • Выход Power Good;
    • Входы Вкл/Выкл и компенсации;
    • Комплекс защит: OCP, OTP, OVP, SCP, UVLO;
    • Тактовая частота: 2.2 МГц;
    • Размеры: 3х3х1.45 мм;
    • Рабочая температура: -40…60 °С

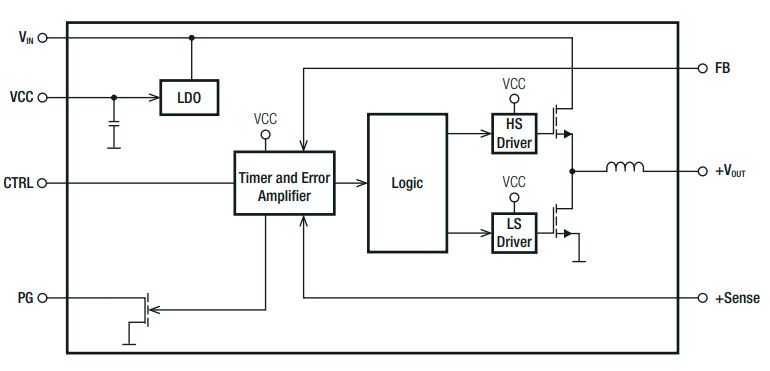

    Рис. 1. Структурная схема RPL-3.0

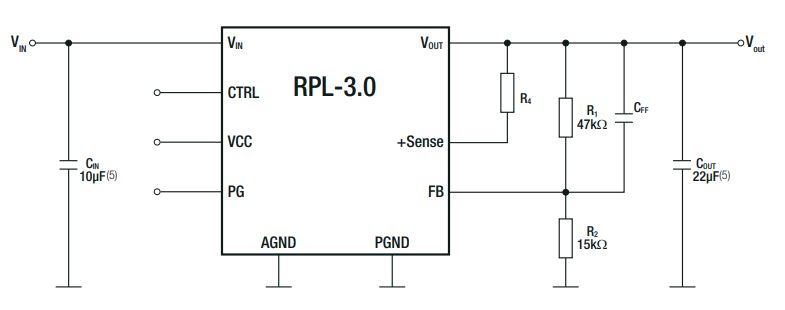

    Рис. 2. Схема включения RPL-3.0


    Рис. 3. Зависимость КПД от нагрузки при Uвых 3.3 В


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 17-09-2021, 16:32.
