    ДКО Электронщик: Бистабильные силовые реле G5RL-K1A-EL выдерживают большие пиковые токи

    Omron Electronics G5RL-K1A-EL-HA – это низкопрофильные силовые реле, выдерживающие большие пиковые токи 255 А (0.4 мс). Повышенная устойчивость к пусковым токам позволяет успешно применять их в системах освещения. Реле могут работать с емкостной нагрузкой согласно требованиям IEC60669-2-1 Load A и совместимы со стандартом безопасности IEC60335-1.

    Контактная группа имеет одну нормально разомкнутую пару (SPST-NO) и рассчитана на коммутацию емкостной нагрузки 16 А, 250 В AC, 140 мкФ. Реле управляется двумя катушками и имеет два стабильных состояния (рис. 1), что позволяет расходовать энергию только в моменты управления переключением.
    Сферы применения G5RL-K1A-EL-HA: автоматизация зданий, источники бесперебойного питания, промышленная автоматика, счетчики электроэнергии, управление освещением, умный дом.

    Особенности:
    • Бистабильное реле с двумя катушками;
    • Устойчивы к большим пиковым токам: 255 А (0.4 мс);
    • Контактная группа: SPST-NO (1a);
    • Коммутация емкостной нагрузки: 16 А, 250 В AC, емкость 140 мкФ (IEC60669-1);
    • Сопротивление контактов: 0.1 Ом;
    • Номинальное напряжение катушки: 5, 12, 24 В DC;
    • Потребляемая мощность катушки: 0.75, 0.84 Вт;
    • Механический ресурс: 5 млн циклов;
    • Электрический ресурс: 20 тыс. циклов;
    • Степень защиты: от попадания флюса (RTII);
    • Рабочая температура: -40…85 °С;
    • Размеры: 29х12.7х15.7 мм;
    • Расстояние утечки по поверхности между катушкой и контактами: 8 мм;
    • Электрическая прочность изоляции катушка-контакты: 6 кВ AC (1 мин);
    • Выдерживают импульсное напряжение между катушкой и контактами: 10 кВ (1.2х50 мкс);
    • Стойкость к образованию токопроводящих следов (CTI): 250 В;
    • Соответствие стандарту безопасности электротехнической/электронной бытовой техники (IEC60335-1)

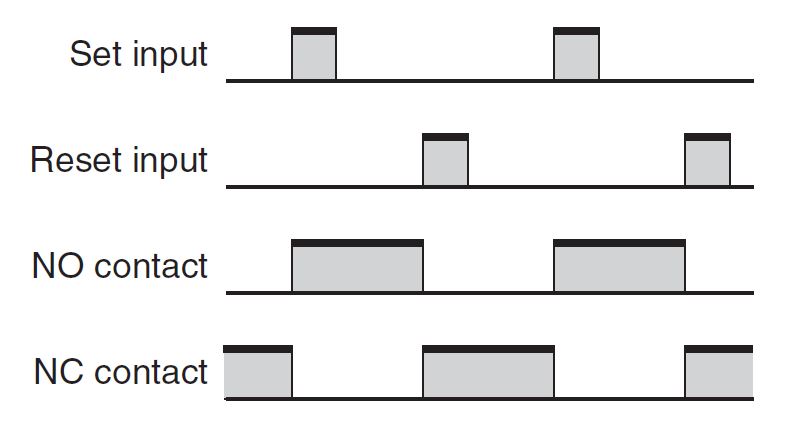

    Рис. 1. Временная диаграмма работы бистабильного реле с двумя катушками


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 25-06-2021, 12:29.
