    ДКО Электронщик: Средство разработки датчиков CO2 Sensirion SEK-SCD41

    Оценочный комплект Sensirion SEK-SCD41-SENSOR позволяет оценить возможности миниатюрных датчиков углекислого газа SCD41 (рис. 1) и облегчить процесс разработки опытных образцов мониторов качества воздуха в местах, где требуется поддержание низкой концентрации CO2.

    Подключение производится либо с использованием контактных площадок, либо с помощью входящего в комплект кабеля, подключаемого к установленному на плате разъему JST. Входящий в комплект адаптерный кабель (JST-RJ45) подсоединяется к мосту SEK-SensorBridge и позволяет подключать датчики Sensirion к компьютеру через USB-интерфейс. В комплект также входит 4-проводная перемычка, позволяющая легко интегрировать его для работы с популярными платформами (Arduino, Raspberry Pi и т. д.) (рис. 2). Компактная конструкция SEK-SCD41-SENSOR с размерами 28х24х8 мм, широкий диапазон напряжения питания (2.4…5.5 В) и монтажные отверстия для крепления платы позволяют удобно и быстро разрабатывать опытные образцы.

    Работа датчика основана на фотоакустическом (оптоакустическом) принципе, с патентованной Sensirion технологией PASens и CMOSens. Эффект заключается в возникновении звука при облучении газа ИК-лучами. Поглощение излучения молекулами газа вызывает периодическое локальное нагревание среды и повышение давления, приводящее к возникновению звуковых колебаний, регистрируемых микрофоном (рис. 3). Уровень сигнала от микрофона служит мерой количества молекул CO‎2‎ в измерительном объеме и используется для расчета концентрации CO‎2‎. Применение технологии PASens позволило создать миниатюрный датчик CO‎2‎, сохранив основные параметры на уровне широко используемой технологии NDIR (nondispersive infrared sensor – недиспергирующий инфракрасный анализатор).

    Возможности SEK-SCD41-SENSOR:
    • Отладочная плата с датчиком CO2 - SCD41;
    • Простое подключение: Plug and play;
    • Включает набор перемычек для макетирования;
    • Компактный размер: 28х24х8 мм;
    • Монтажные отверстия для крепления.


    Технические параметры SCD41:
    • Размер: 10.1х10.1х6.5 мм;
    • Интерфейс: I2C;
    • Напряжение питания: 2.4…5.5 В;
    • Усредненный потребляемый ток: 0.5 мА;
    • Пиковое потребление тока: 205 мА (3.3 В), 137 мА (5 В);
    • Компенсация температуры и влажности;
    • Выходной диапазон: 0…40000 ppm;
    • Точность: ±40 ppm.


    Содержимое комплекта:
    • Отладочная плата SCD41;
    • Адаптерный кабель для подключения отладочной платы SCD41 к SensorBridge;
    • Набор проволочных перемычек для подключения отладочной платы SCD41 к микроконтроллерной платформе:
      • зеленый провод SDA;
      • красный провод VDD;
      • желтый провод SCL;
      • черный провод GND.


    Рис. 1. Структурная схема SCD41


    Рис. 2. Пример прототипа с Arduino

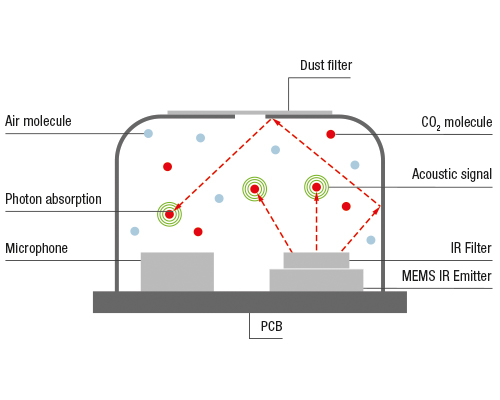

    Рис. 3. Принцип работы датчика


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 22-06-2021, 10:20.
