    ДКО Электронщик: Средство разработки светодиодного драйвера NCL30160

    Оценочная плата STR-NCL30160-1A-LED-GEVB предназначена для исследования возможностей светодиодного драйвера NCL30160 с использованием платформы Strata Developer Studio. NCL30160 является понижающим гистерезисным преобразователем со встроенным МОП-транзистором для светодиодов высокой мощности. Он имеет быстрый переходный отклик при изменении нагрузки, димминг ШИМ-сигналом, программируемый резистором выходной ток, защиту от короткого замыкания светодиодов, блокировку питания при пониженном входном напряжении и отключение при перегреве.

    Отладочная плата используется совместно с облачным сервисом Strata (рис. 1) для управления NCL30160 и мониторинга таких параметров, как входное напряжение/ток, светодиодное напряжение/ток и температура.

    Возможности:
    • Встроенный MOSFET 1 A/50 мОм;
    • Диапазон входного напряжения: 6.3…40 В;
    • Защита от короткого замыкания светодиода;
    • Частота коммутации: до 1.4 МГц;
    • Регулируемый ток через светодиоды;
    • Один вывод управления яркостью и включением/выключением с помощью ШИМ;
    • Выключение при перегреве.

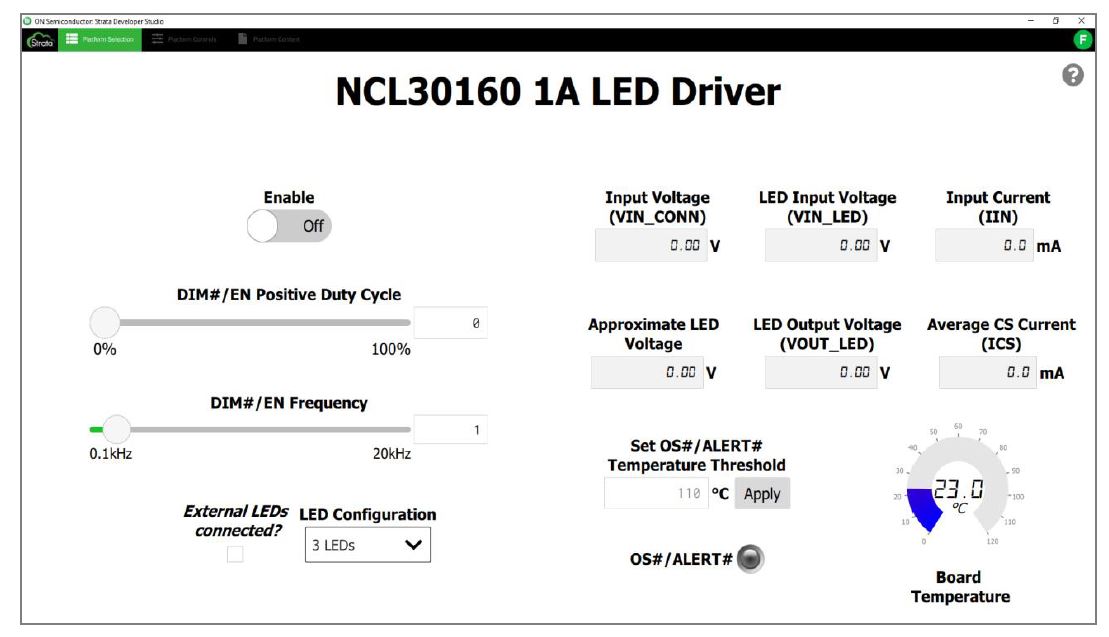

    Рис. 1. Рабочее окно Strata Developer Studio


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 07-06-2021, 12:10.
