    ДКО Электронщик: Влагозащищенный миниатюрный датчик давления

    STMicroelectronics LPS27HHTW — это ультракомпактный пьезорезистивный датчик барометрического давления, имеющий цифровой выход. Прибор также включает в себя датчик температуры для мониторинга окружающей среды. Микросхема содержит MEMS-датчик и специализированную ИС с интерфейсами I2C, MIPI I3CSM, SPI (рис. 1 и 2). Измеряющий абсолютное давление чувствительный элемент представляет собой подвешенную мембрану, которая изготовлена по специальной технологии, разработанной STMicroelectronics.

    Сенсор размещен на керамической подложке и закрыт металлическим колпачком (рис. 3). Сверху на защитном колпачке расположено отверстие для сообщения с внешней средой. Внутренний объем датчика заполнен гелем для защиты электрических компонентов от влаги, а металлическая крышка заземлена для защиты от электростатики. Рабочая температура устройства от -40 до 85 °С.

    Датчики давления LPS27HHTW могут использоваться в мобильных устройствах, приборах позиционирования, бытовых метеостанциях, газовых счетчиках и устройствах для контроля уровня воды.

    Технические параметры:
    • Водонепроницаемый корпус;
    • Заполняющий гель и заземленная металлическая крышка;
    • Измеряемое давление: 260...1260 гПа;
    • Тип датчика: абсолютный;
    • Потребляемый ток: 4 мкА;
    • Погрешность измерения давления: 0.5 гПа;
    • Низкий шум датчика: 0.7 Па;
    • Точность измерения температуры: ±1.5 °С;
    • Температурная компенсация;
    • Заводская калибровка;
    • Разрядность измерения давления: 24 бит;
    • Скорость передачи данных: 1…200 Гц;
    • Интерфейсы: SPI, I2C, MIPI I3CSM;
    • Встроенный FIFO;
    • Функции прерывания: сигнал готовности данных, флаги FIFO, пороговые значения давления;
    • Напряжение питания: 1.7...3.6 В;
    • Габариты: 2.7х2.7х1.7 мм;
    • Соответствие ECOPACK lead-free.

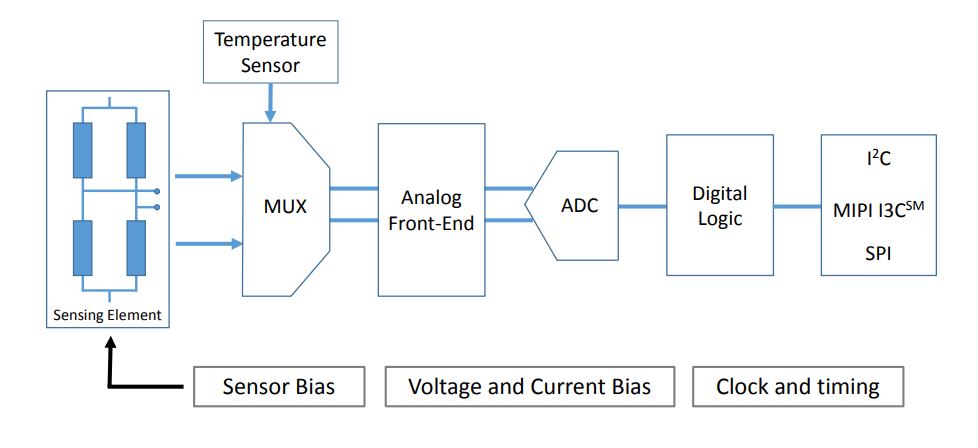

    Рис. 1. Структурная схема LPS27HHTW

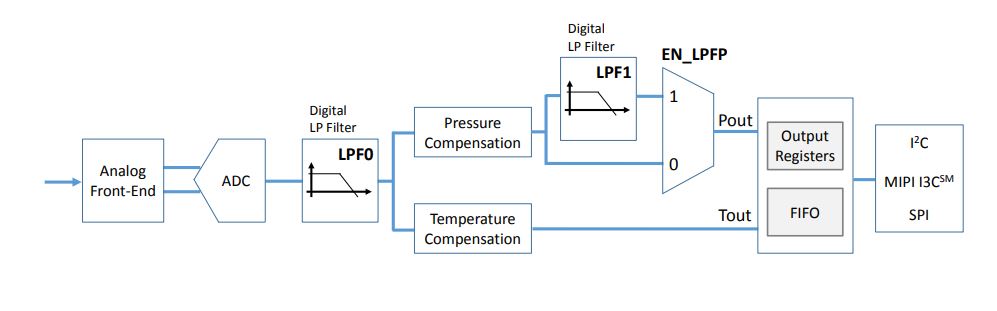

    Рис. 2. Развернутая функциональная схема цифрового узла

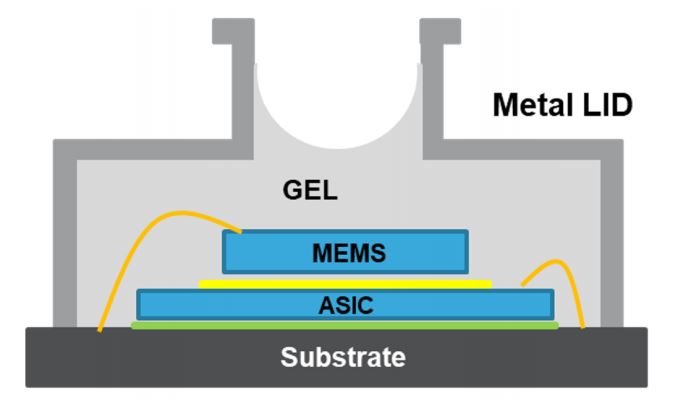

    Рис. 3. Конструкция датчика


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 19-04-2021, 16:21.
