    ДКО Электронщик: Синхронные регуляторы напряжения AP6450x с выходным током 5 А

    AP64500xx компании Diodes Inc. – это синхронные понижающие DC-DC преобразователи, обладающие широким диапазоном входного напряжения 3.8…40 В. Встроенные силовые МОП-транзисторы с сопротивлением открытого канала 45 мОм (верхнее плечо) и 20 мОм (верхнее плечо) позволяют получить высокий КПД (до 94 %) и выходной ток до 5 А (рис. 1 и 2).

    Регуляторы имеют оригинальную схемотехнику драйвера и вольтодобавки, которая позволяет им работать в режиме LDO с почти 100 % коэффициентом заполнения.

    При снижении нагрузки преобразователи переходят из режима ШИМ в частотно-импульсную модуляцию, что дает возможность повысить КПД при малых выходных токах (рис. 3). Встроенная схема ограничения пикового тока индуктивности в каждом цикле (cycle-by-cycle) позволяет снизить количество внешних компонентов и повысить надежность работы.

    Регуляторы AP64500 и AP64502 имеют программируемую частоту переключения до 2.2 МГц, которая может быть синхронизирована с внешними сигналами. AP64501 имеет фиксированную частоту переключения 570 кГц. Преобразователи AP64501 и AP64502 обладают программируемым мягким стартом, который снижает пусковые токи. У тактового генератора функция расширения спектра с девиацией частоты составляет ±6%, что позволяет снизить уровень электромагнитного излучения. Также улучшает электромагнитную совместимость запатентованная схема драйвера затвора, снижающая звон при переключении силовых транзисторов.

    Сферы применения:
    • Системы распределенного питания;
    • Силовые инструменты и лазерные принтеры;
    • Бытовая техника и небольшие домашние приборы;
    • Аудиотехника;
    • Сетевые системы;
    • Потребительская электроника;
    • Преобразователи, локализованные к нагрузке (POL);
    • Автомобильное оборудование: информационно-развлекательные, приборные кластеры, телематика и управление освещением


    Особенности:
    • Входное напряжение: 3.8…40 В;
    • Непрерывный выходной ток: 5 A;
    • Выходное напряжение: 0.8…39 В;
    • Опорное напряжение: 0.8 В ±1%;
    • Низкий ток собственного потребления: 25 мкА (ЧИМ);
    • Программируемая частота переключения: 0.1…2.2 МГц (AP64500x, AP64502Q);
    • Внешняя синхронизация: 0.1…2.2 МГц (AP64500x, AP64502Q);
    • Частота переключения: 570 кГц (AP64501x);
    • Программируемое время мягкого старта (AP64501x);
    • КПД при низкой нагрузке: 85% (нагрузка 5 мА);
    • Уникальная схемотехника драйвера для лучшего снижения ЭМИ;
    • Девиация частоты переключения (FSS) для уменьшения ЭМИ;
    • Режим LDO;
    • Программирование порога защиты от сниженного входного напряжения (UVLO);
    • Защитные цепи:
      • блокировка при сниженном входном напряжении (UVLO);
      • защита от превышения напряжения на выходе (OVP);
      • потактовая защита по току (cycle-by-cycle);
      • отключение при перегреве;
    • Совместимы с RoHS;
    • Автомобильная квалификация AEC-Q100 (AP6450xQ);
    • Рабочая температура: -40…+125 °С (AP6450xQ), -40…+85 °С (AP64500, AP64501);
    • Корпус: SO-8EP.



    Рис. 1. Структурная схема AP64500.

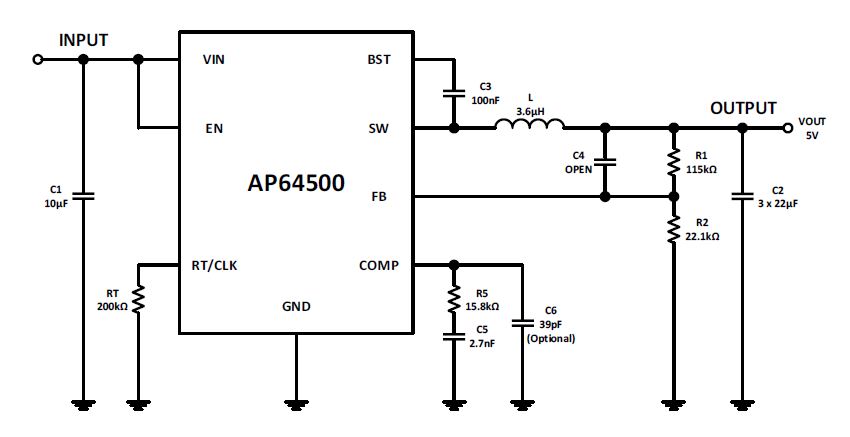

    Рис. 2. Схема включения AP64500.

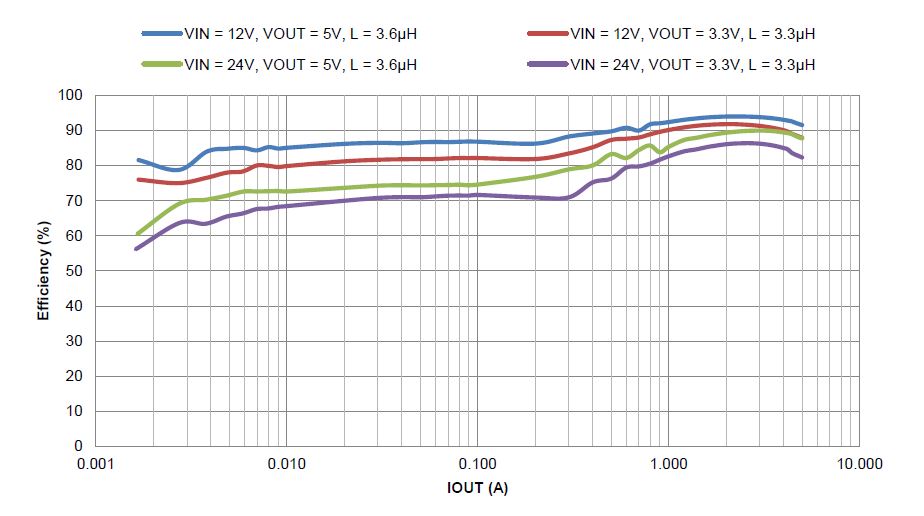

    Рис. 3. Зависимость КПД от тока нагрузки AP64500.


    Прочитать в оригинале…
