    ДКО Электронщик: Датчики влажности и температуры в миниатюрных корпусах

    Цифровые датчики Sensirion SHT4x обеспечивают высокую точность измерения влажности и температуры в широком диапазоне. Эти датчики 4-го поколения обладают сверхнизким энергопотреблением и поставляются в миниатюрном корпусе QFN размерами 1.5х1.5х0.5 мм.

    Калиброванный и линеаризованный цифровой сигнал разрядностью 14 бит передается на МК по интерфейсу I2C fast mode plus (рис. 1).

    Датчики монтируются на плату методом оплавления и допускают эксплуатацию в условиях конденсации. SHT4x работают при напряжении питания от 1.08 до 3.6 В, потребляют в состоянии бездействия 80 нА, и измеряют относительную влажность от 0% до 100% RH (рис. 2) при температуре -40…+125 °С (рис. 3).

    Поставка датчиков в лентах на бобинах, в сочетании с возможностью применения технологий поверхностного монтажа, делают их отличным выбором для автоматизированного производства.

    Основные параметры SHT4x:
    • Диапазон измерения влажности: 0…100 %;
    • Диапазон измерения температуры: -40…+125 °С;
    • Точность измерения относительной влажности (тип.): ±1.8 % RH;
    • Точность измерения температуры: ±0.2 °С;
    • Разрядность АЦП: 16 бит;
    • Напряжение питания: 1.08…3.6 В;
    • Средний потребляемый ток: 0.6 мкА (1 Гц);
    • Ток в состоянии бездействия: 80 нА;
    • Обеспечивает стабильную точность в широком диапазоне измерений;
    • Калиброванный и линеаризованный выходной сигнал;
    • Уникальный отслеживаемый номер (NIST Traceability);
    • Интерфейс: I2C fast mode plus;
    • Регулируемая мощность нагревателя;
    • Эксплуатация в условиях конденсации;
    • Пайка оплавлением;
    • Подходит для крупносерийного производства;
    • Миниатюрный корпус: 1.5х1.5х0.5 мм

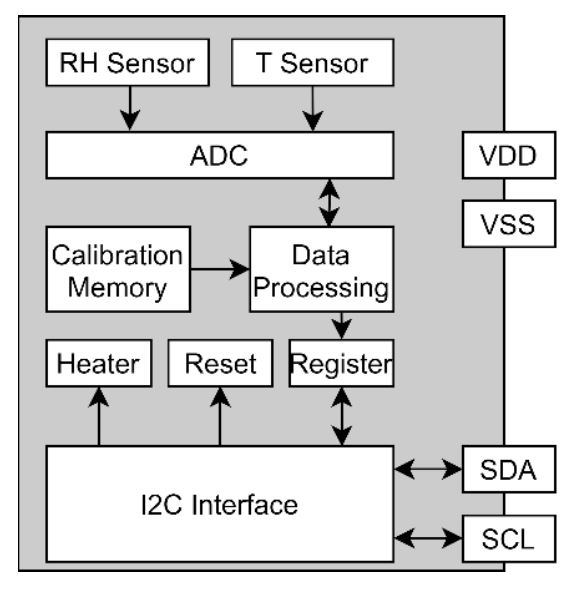

    Рис. 1. Структурная схема SHT4x

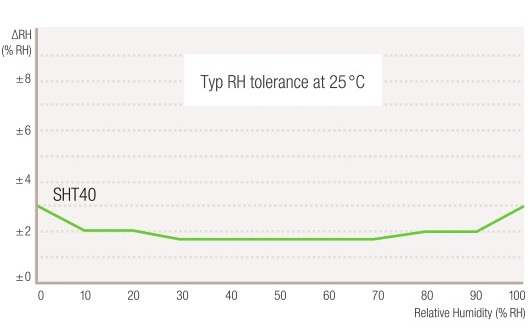

    Рис. 2. Точность измерения относительной влажности SHT40


    Рис. 3. Точность измерения температуры SHT40


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 11-12-2020, 16:50.
