    ДКО Электронщик: Монолитные высоковольтные операционные усилители

    Мощные высоковольтные операционные усилители PA164/165 компании Apex Microtechnology, произведенные по монолитной MOSFET технологии, предназначены для приложений с высокой удельной мощностью. Устройства могут работать с выходным напряжением до 200 В и непрерывным током до 4 А. Разделенные цепи питания ядра усилителя и выходного каскада (рис. 1 и 2) позволяют оптимизировать общую рассеиваемую мощность.

    Программируемый порог ограничения выходного тока имеет температурную компенсацию. Дополнительно имеется выход температурного датчика, флаг перегрузки по току и вывод выключения выходного каскада. Тонкий корпус с теплоотводом наверху позволяет установить один радиатор поверх одной или нескольких микросхем.

    Области применения PA164/165:
    • Источники тока или напряжения;
    • Электростатический преобразователь;
    • Электростатическое отклонение луча;
    • Фокусировка деформируемых зеркал;
    • Системы пьезоэлектрического позиционирования


    Особенности:
    • Напряжение питания: 20…200 В;
    • Максимальный пиковый выходной ток: 4 А (PA164), 10 А (PA165);
    • Максимальный непрерывный выходной ток: 1 А (PA164), 4 А (PA165);
    • Допустимая рассеиваемая мощность: 28 Вт (PA164), 32 Вт (PA165);
    • GBP на 1 МГц: 20 МГц;
    • Скорость нарастания: 35 В/мкс;
    • Диапазон рабочей температуры: -40…+85 °С;
    • Корпус: PQ-54, 22х22х2.2 мм;
    • Монолитная МОП-технология для ядра усилителя;
    • Ограничение выходного тока
    • Флаг перегрузки по току
    • Функция отключения усилителя

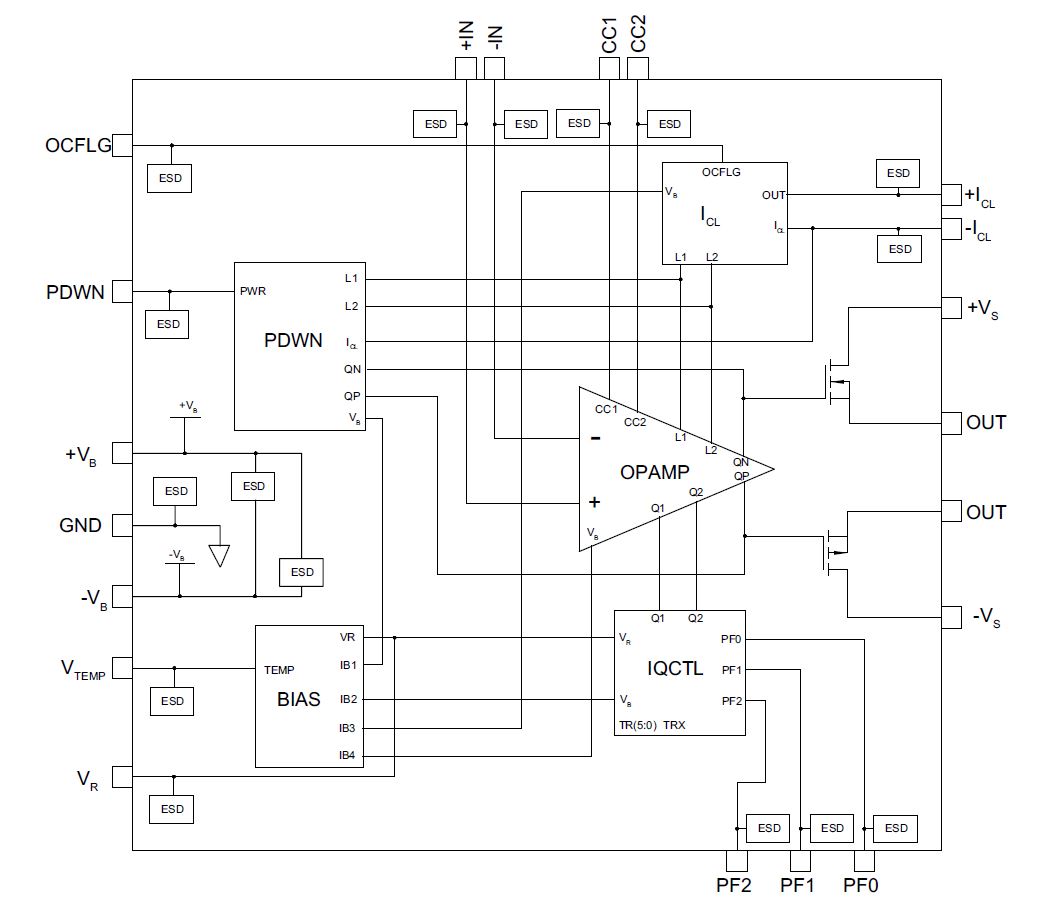

    Рис. 1. Структурная схема PA165


    Рис. 2. Схема включения PA165


    Прочитать в оригинале…
