    ДКО Электронщик: Зарядное устройство для гибридного суперконденсатора

    MAL219699002E3 компании VISHAY BCCOMPONENTS – это зарядное устройство, предназначенное для демонстрации рекомендуемого метода зарядки гибридного суперконденсатора 196 HVC ENYCAP (рис. 1) емкостью 90 Ф, 8.4 В. В состав устройства входят линейный стабилизатор напряжения LDR для зарядки суперконденсатора постоянным напряжением 8.7 В (рис. 2) и LDO микроконтроллера 3.3 В, МОП-транзисторы для коммутации цепей питания и управляющий МК.

    При подаче напряжения производится зарядка блока суперконденсаторов в течение пяти минут (CCCV – 8.7 В). После этого для регулярной работы в режиме ожидания подается импульс заряда длительностью 1 минуту каждые 12 часов. Этого достаточно, чтобы компенсировать саморазряд, который происходит в течение длительного времени. Если внешнее питание пропадает, зарядное устройство переключается в режим разряда и использует в качестве источника энергии конденсаторы. Допустимый диапазон входного напряжения 10…13 В позволяет питать устройство непосредственно от шины 12 В PCI-слота.

    Области применения 196 HVC ENYCAP:
    • Резервное питание для контроллеров памяти, флэш-памяти, RAID-систем, SRAM, DRAM;
    • Защита от сбоев питания кэш-памяти для корпоративных SSD и HDD;
    • Источник питания для часов реального времени;
    • Поддержка повышенного импульсного тока для вспышек, беспроводных передатчиков;
    • Резервное питание для промышленных ПК и систем управления;
    • Аварийное освещение и микро-ИБП


    Особенности:
    • Входное напряжение: 10…13 В;
    • Зарядное напряжение: 8.7 В;
    • Емкость: 90 Ф;
    • Время начальной зарядки: 5 мин;
    • Время импульсной зарядки: 60 с;
    • Время паузы: 12 час




    Рис. 1. Особенности 196 HVC ENYCAP

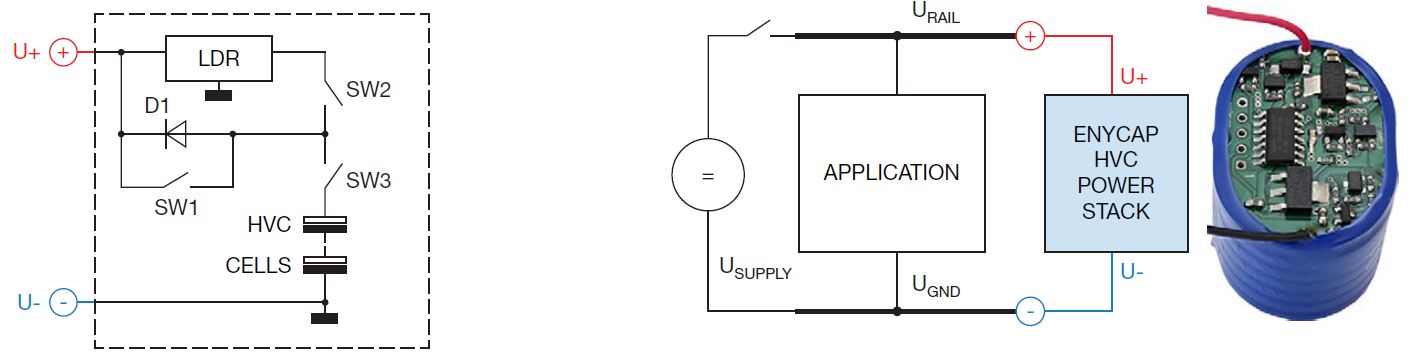

    Рис. 2. Упрощенная структурная схема MAL219699002E3
