    ДКО Электронщик: STEVAL-IPMNM5Q- средство оценки силового модуля для электродвигателей

    STMicroelectronics STEVAL-IPMNM5Q - это оценочная плата интеллектуального силового модуля (IPM) STIPQ5M60T-H для управления мощными трехфазными электродвигателями.

    IPM включает в себя шесть МОП-транзисторов, три высоковольтных полумостовых драйвера затвора (рис. 1). Встроенные модули защиты осуществляют блокировку при пониженном напряжении, отключение при перегрузке по току, позволяют контролировать температуру драйвера и сигнализировать о неисправности.

    Основными особенностями STEVAL-IPMNM5Q платы являются небольшой размер, минимальное количество внешних компонентов и высокая эффективность. На ней размещены бутстрепные и снабберные конденсаторы, схемы защиты от короткого замыкания и сигнализации о сбое (рис. 2).

    Плату можно включать в конфигурациях с одним или тремя шунтами и тремя вариантами токовых усилителей - три специализированных усилителя на плате, операционные усилители, доступные на подключенном микроконтроллере, или один ОУ, встроенный в силовой модуль. Предусмотрено подключение датчиков Холла или энкодера.

    Плата поддерживает конфигурации с одним или тремя шунтами, позволяет применять один из трех вариантов токовых усилителей: три специализированных усилителя на плате, операционные усилители, доступные на управляющем микроконтроллере, или один ОУ, встроенный в силовой модуль. Предусмотрено подключение датчиков Холла или энкодера.

    STEVAL-IPMNM5Q совместима с платами управления ST на основе микроконтроллеров STM32, и позволяет создать законченную платформу для управления двигателем.

    Особенности:
    • Входное напряжение: 125…400 В DC;
    • Номинальная мощность: 450 Вт;
    • Номинальный ток: 1.8 A СКЗ;
    • Вспомогательное напряжение VCC: до 20 В DC;
    • 1 или 3 шунтовых резистора для контроля токов;
    • Три варианта измерения тока: внешние, встроенный в силовой модуль ОУ или встроенный в МК ОУ;
    • Защита от перегрузки по току;
    • Мониторинг температуры модуля и защита от перегрева;
    • Вход для датчиков Холла или энкодера;
    • Интеллектуальный силовой MOSFET-модуль SLLIMM-nano 2nd series IPM (STIPQ3M60T-H);
    • Разъем управления двигателем (32 контакта) сопрягается с интерфейсом отладочных плат ST MCU;
    • Очень компактный размер;
    • Соответствие WEEE;
    • Соответствие RoHS

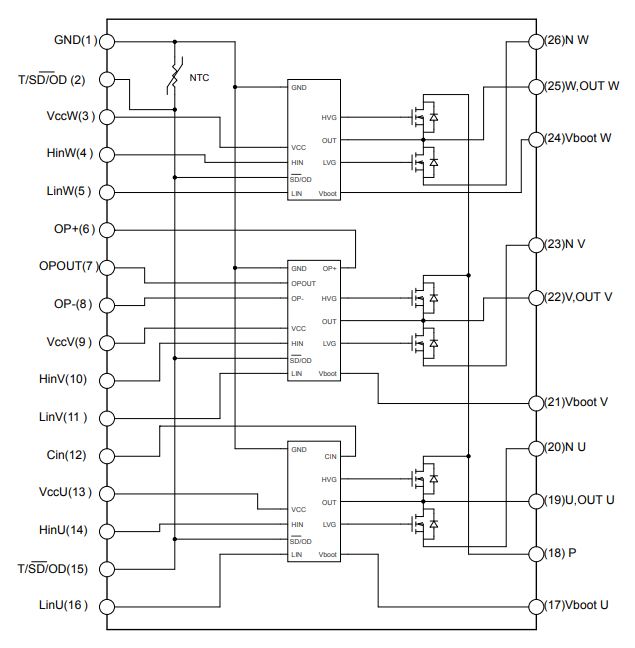

    Рис. 1. Структурная схема STIPQ5M60T-H


    Рис. 2. Внешний вид STEVAL-IPMNM5


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 28-08-2020, 17:12.
