    TMS320VC5416 – это цифровые сигнальные процессоры (DSP) с фиксированной точкой, базирующиеся на улучшенной Гарвардской архитектуре, и имеющие одну шину программной памяти и три шины памяти данных. Этот процессор содержит арифметическо-логическое устройство (ALU) с высокой степенью параллелизма, специализированную аппаратную логику, встроенную память и дополнительные периферийные устройства. Узкоспециализированный набор инструкций дает возможность повысить гибкость применения, и увеличить скорость обработки данных.

    Разделение пространства программ и данных обеспечивают одновременный доступ к инструкциям и данным программы. Две операции чтения и одна операция записи могут быть выполнены за один цикл. Операции с параллельным хранением и инструкции для конкретных приложений дают дополнительные преимущества использования этой архитектуры. Кроме того, данные могут передаваться между пространствами данных и программ. Такой параллелизм поддерживается значительным набором арифметических, логических и битовых операций, которые могут быть выполнены в одном машинном цикле.

    Особенности TMS320VC5416:
    • Улучшенная шинная архитектура с тремя отдельными 16 бит шинами памяти данных и одной шиной памяти программ;
    • 40 бит арифметическо-логическое устройство (ALU), включая 40 бит параллельный сдвигатель и два независимых 40-бит аккумулятора;
    • Параллельный умножитель 17 х 17 бит вместе с 40 бит декадным сумматором обеспечивают неконвейерное умножение со сложением (MAC) за один цикл;
    • Модуль сравнения, выборки и хранения (CSSU) для операций сложения/сравнения выборки (Add/Compare Selection) операторов Витерби;
    • Возведение в экспоненту для вычисления значения экспоненты 40 бит аккумулятора за один цикл;
    • Два генератора адреса с восемью вспомогательными регистрами и двумя вспомогательными блоками регистровой арифметики (ARAU)
    • Шина данных с функцией подтяжки;
    • Расширенный режим адресации для внешней памяти с максимальным адресуемым пространством 8M х 16 бит;
    • Встроенное ОЗУ 128К х 16 бит:
      • 8 блоков по 8К х 16 бит встроенного двухпортового ОЗУ программ/данных;
      • 8 блоков по 8 К х 16 бит встроенного однопортового ОЗУ программ/данных;
    • Встроенное ПЗУ 16K х 16 бит сконфигурированное для памяти программ;
    • Расширенный внешний параллельный интерфейс (XIO2);
    • Инструкции Repeat и Block-Repeat для программного кода, выполняемые за один такт;
    • Инструкции перемещения блоков-памяти для упрощения работы с памятью программ и данных;
    • Инструкции с операндами 32 бит ;
    • Инструкции с двумя и тремя операциями чтения операндов;
    • Арифметические инструкции с параллельной загрузкой и хранением;
    • Инструкции условного хранения;
    • Быстрый возврат из прерываний;
    • Встроенные периферийные устройства:
      • программно-программируемый генератор задержек и программируемое переключение банков;
      • программируемый тактовый генератор ФАПЧ с возможностью внешней синхронизации;
      • 16-битный таймер;
      • шестиканальный контроллер прямого доступа к памяти (DMA);
      • три многоканальных буферизированных последовательного порта (McBSP);
      • 8/16 бит расширенный параллельный интерфейс управляющего процессора (HPI8/16);
    • Управление энергопотребления с помощью инструкций IDLE1, IDLE2 и IDLE3 с режимами power-down;
    • Программируемое отключение CLKOUT;
    • Поддержка периферийного сканирования по стандарту JTAG (IEEE 1149.1-199);
    • Время выполнения однотактовых инструкций с фиксированной точкой: 6.25 нс (160 MIPS), 8.33 нс (120 MIPS);
    • Напряжение питания портов I/O: 3.3 В;
    • Напряжении питания ядра: 1.6 В (160 MIPS), 1.5 В (120 MIPS);
    • Корпуса: BGA-144, LQFP-144

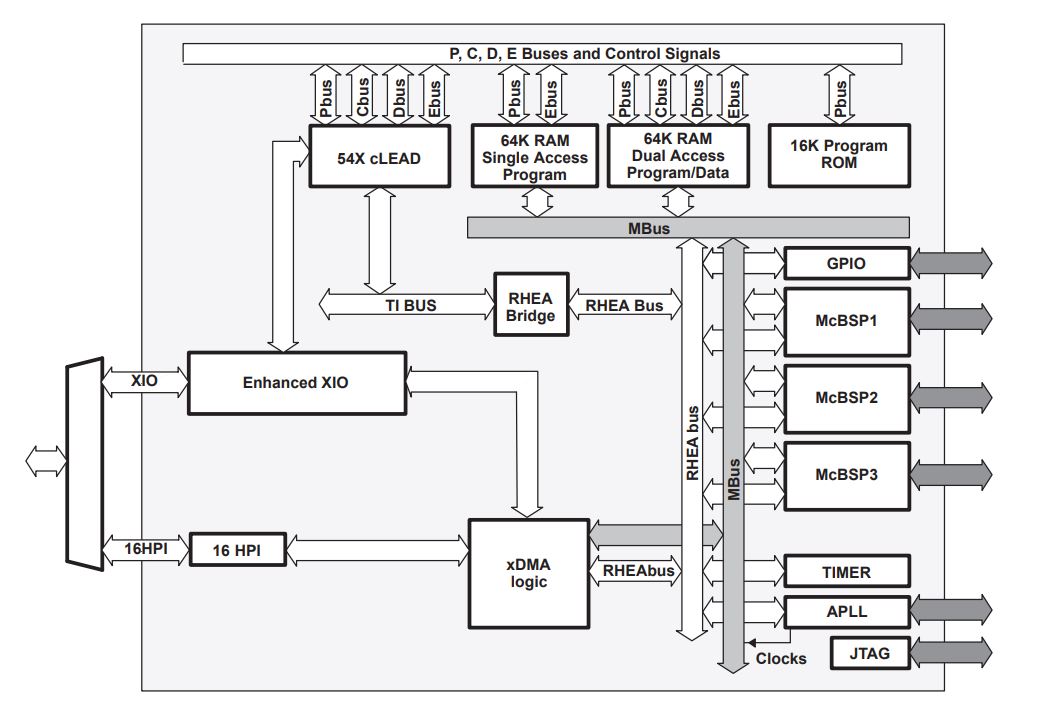

    Рис 1. Структурная схема TMS320VC5416


    Прочитать в оригинале…
