    ДКО Электронщик: Контроллер понижающего синхронного DC-DC преобразователя

    LTC7803 - это контроллер понижающего синхронного DC-DC преобразователя, управляющий внешними N-канальными полевыми транзисторами. Контроллер работает в широком диапазоне входного напряжения от 4.5 до 40 В. Очень низкий ток, потребляемый без нагрузки, увеличивает время работы в устройствах, работающих от аккумулятора.

    Транзистор синхронного выпрямителя, заменяющий диод, повышает КПД, снижает потери энергии и облегчает тепловой режим. Преобразователь с постоянной частотой и фазовой автоподстройкой может синхронизироваться внешним сигналом с частотой от 100 кГц до 3 МГц. В качестве датчика тока можно использовать шунтовой резистор или схему измерения падения напряжения на индуктивности.

    Подбором компонентов петли обратной связи, подключаемых к выводу ITH (рис. 1 и 2), можно добиться оптимизации переходного отклика в широком диапазоне емкостей и значений ESR выходных конденсаторов. Коммутацией вывода MODE можно выбрать один из трех режимов работы: непрерывный, пропуск импульсов или пакетный. Задающий генератор преобразователя может работать в режиме расширения спектра с девиацией до 20 %, что позволяет снизить уровень излучаемых помех.

    Области применения LTC7803: транспорт, промышленность, авионика, телекоммуникации.

    Особенности:
    • Широкий диапазон входного напряжения: 4.5…40 В;
    • Выходное напряжение: до 40 В;
    • Малый ток собственного потребления: 14 мкА;
    • Функция расширения спектра;
    • Токовый датчик: резистор или активное сопротивление силовой катушки;
    • Коэффициент заполнения: до 100 %;
    • Программируемая фиксированная частота: 100…3000 кГц;
    • Диапазон синхронизации внешней частотой: 100…3000 кГц;
    • Выбираемый режим работы: непрерывный, пропуск импульсов, или пакетный;
    • Малое потребление в режиме Shutdown: 1.2 мкА;
    • Корпуса: QFN-16 (3х3 мм) и MSOP-16;
    • Автомобильная квалификация AEC-Q100

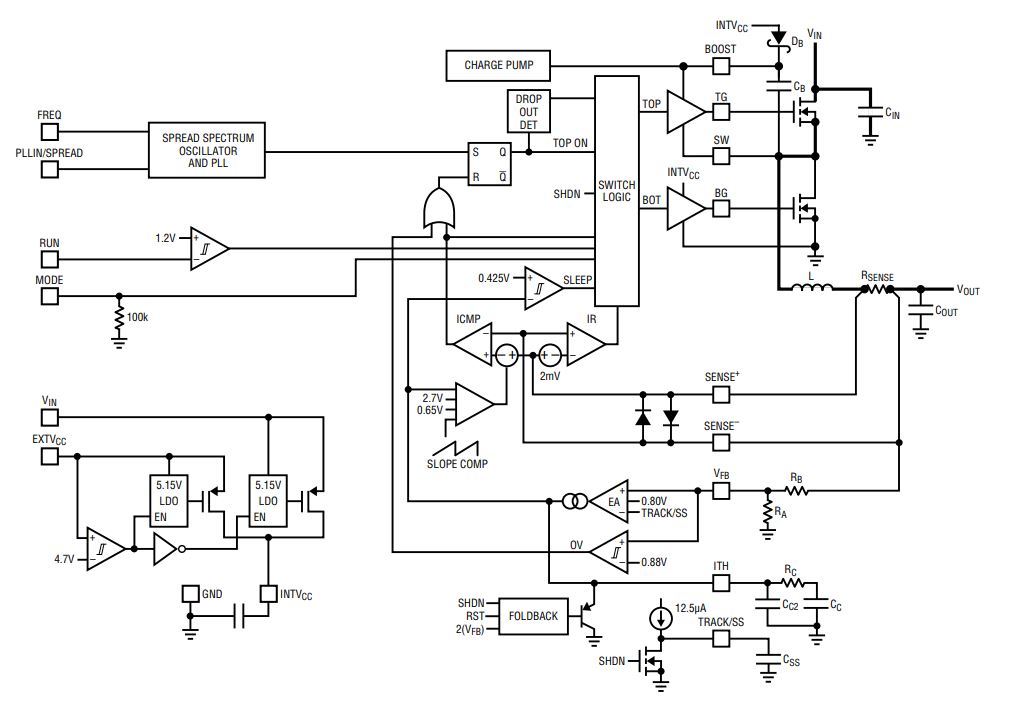

    Рис. 1. Структурная схема LTC7803


    Рис. 2. Схема включения LTC7803


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 04-08-2020, 17:05.
