    ДКО Электронщик:Карта графического контроллера LCD-дисплея

    Microchip Technology SSD1963 LCD Controller Graphics Card (AC320214) – это дочерняя карта контроллера ЖК-дисплея для стартовых комплектов Xplained/Curiosity Ultra. Она позволяет микроконтроллерам передавать 16-битные параллельные графические данные непосредственно из параллельного порта общего назначения на контроллер дисплея Solomon Systech SSD1963 (рис. 1 и 2). Выходы контроллера подключаются к внешней дисплейной панели с помощью 50-контактного ленточного кабеля.

    Контроллер SSD1963 может быть использован в режиме s8080 MCU (по умолчанию) или 6800 MCU режиме. Эта плата позволяет расширить графические возможности приложений, где микроконтроллер имеет недостаточно памяти или скорости для управления большими TFT-дисплеями.

    Графическая карта контроллера SSD1963 LCD разработана специально для использования со следующими платами и дисплейными модулями:
    • SAM E54 Curiosity Ultra (DM320210)
    • SAM E70 Xplained Ultra (DM320113)
    • Curiosity PIC32 MZ EF 2.0 (DM320209)
    • Высокопроизводительный 4.3” дисплейный модуль WQVGA с maXTouch (AC320005-4)
    • Высокопроизводительный ЖК-дисплей WVGA с maXTouch (AC320005-5)


    Особенности AC320214:
    • Встроенный буфер фрейма 1215 кБ;
    • Поддержка дисплеев до 864x480 пикселей при глубине цвета 24 бит/пиксель;
    • Поддержка TFT-панелей с 18/24-разрядным RGB-интерфейсом общего вида;
    • Поддержка 8-разрядного последовательного RGB-интерфейса;
    • Поддержка параллельных интерфейсов 8080 и 6800;
    • Аппаратный поворот изображения: 0, 90, 180 и 270 °;
    • Аппаратное зеркальное отражение изображения;
    • Аппаратное выделение окон;
    • Программируемая яркость, контрастность и насыщенность;
    • Динамическое управление подсветкой (DBC) ШИМ-сигналом;
    • Интерфейс микроконтроллера: 8/9/16/18/24 бит;
    • Вывод эффекта разрыва сигнала;
    • Встроенный тактовый генератор




    Рисунок 1. Схема включения платы AC320214

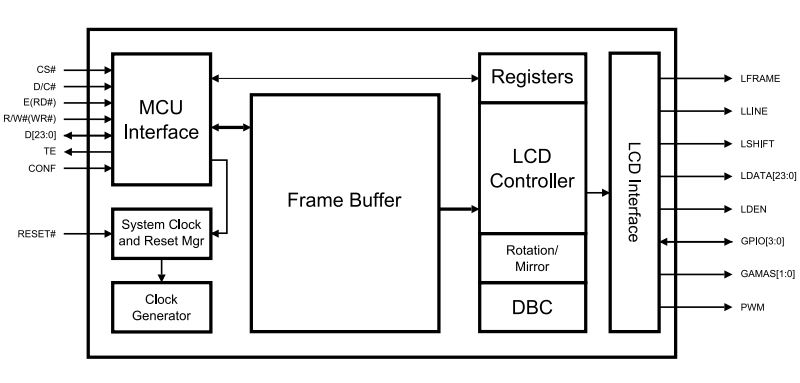

    Рисунок 2. Структурная схема SSD1963

    Прочитать в оригинале…
    Последний раз редактировалось Darya; 18-06-2020, 17:31.
