    ДКО Электронщик: Контроллер повышающего синхронного DC-DC преобразователя

    LTC7804 - это контроллер повышающего синхронного DC-DC преобразователя, управляющий внешними N-канальными полевыми транзисторами. Транзистор синхронного выпрямителя, заменяющий диод, повышает КПД, снижает потери энергии и облегчает тепловой режим. Преобразователь с постоянной частотой и фазовой автоподстройкой имеет возможность внешней синхронизации до 3 МГц. В качестве датчика тока можно использовать шунтовой резистор или схему измерения падения напряжения на индуктивности..

    Контроллер работает в широком диапазоне входного напряжения от 4.5 до 40 В, причем после запуска LTC7804 может работать от входного напряжения 1 В. Очень низкий ток потребляемый без нагрузки увеличивает время работы в системах с батарейным питанием.

    Подключением к выводу ITH RC-компонентов (рис. 1) позволяет настроить петлю обратной связи для оптимизации переходного отклика в широком диапазоне емкостей и значений ESR выходных конденсаторов. Коммутацией вывода MODE можно выбрать один из трех режимов работы: непрерывный, пропуск импульсов или пакетный. Наибольшего КПД в широком диапазоне нагрузки позволяет достичь пакетный режим (рис. 2). Задающий генератор преобразователя может работать в режиме расширения спектра с девиацией до 20 %, что позволяет снизить уровень излучаемых помех.

    Области применения LTC7804: транспорт, промышленность, авионика, телекоммуникации.

    Особенности:
    • Контроллер синхронного повышающего преобразователя с управлением по току;
    • Широкий диапазон входного напряжения: 4.5…40 В;
    • После запуска работает от входного напряжения 1 В и выше;
    • Выходное напряжение: до 40 В;
    • Ток потребления без нагрузки: 14 мкА;
    • Режим расширения спектра;
    • Коэффициент заполнения для синхронного MOSFET: до 100 %;
    • Токовый датчик: резистор или активное сопротивление силовой катушки;
    • Программируемая фиксированная частота: 100…3000 кГц;
    • Диапазон синхронизации внешней частотой: 100…3000 кГц;
    • Выбираемый режим работы: непрерывный, пропуск импульсов, или пакетный;
    • Малое потребление в режиме Shutdown: 1.2 мкА;
    • Корпуса: QFN-16 (3х3 мм) и MSOP-16

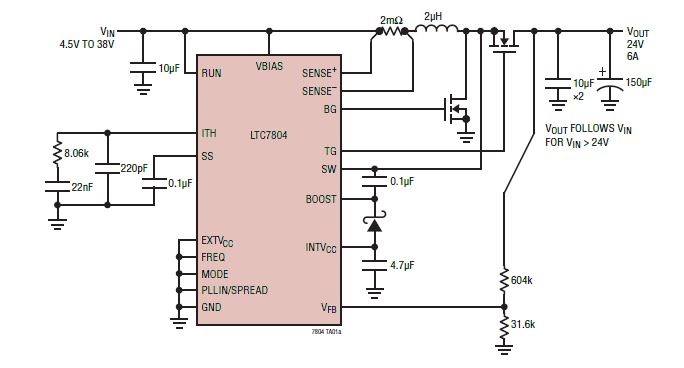

    Рисунок 1. Схема включения LTC7804


    Рисунок 2. Зависимость КПД и потерь мощности от выходного тока в пакетном режиме для LTC7804


    Прочитать в оригинале…
