    ДКО Электронщик: Миниатюрный синхронный понижающий преобразователь

    Компания ST Microelectronics предлагает миниатюрный синхронный понижающий преобразователь ST1PS02, способный обеспечить выходной ток до 400 мА при входном напряжении от 1.8 В до 5.5 В. Преобразователь специально разработан для приложений, где требуется высокая эффективность в сочетании с малыми размерами, занимаемыми на печатной плате.

    Выходное напряжение может быть установлено фиксировано или динамически управляться с помощью трех цифровых входов управления D0-D2 с дискретностью 0.05 или 0.1 В (рис. 1 и 2).

    Благодаря улучшенной функции PCC (управление пиковым током) ST1PS02 достигает очень высокой эффективности преобразования, используя всего лишь катушку номиналом 2.2 мкГн и два небольших конденсатора.

    Управляемый переключатель нагрузки позволяет подавать выходное напряжение питания на дополнительные узлы схемы. При небольшой нагрузке устройство автоматически переходит в режим энергосбережения с потреблением тока от входного источника питания всего 500 нА. При этом большинство внутренних блоков отключаются, что позволяет достичь сверхнизкого энергопотребления. В течение этого времени ток нагрузки поддерживается выходным конденсатором. Микросхема размещена в пластиковом корпусе TQFN-12 размерами 2х1.7х0.55 мм.

    Преобразователи серии ST1PS02 можно рекомендовать для применения в умных часах, персональных трекерах, беспроводных датчиках, сборщиках энергии, фитнес-аксессуарах, радиоинтерфейсах с низким энергопотреблением BLE и Zigbee.

    Особенности:
    • Синхронный понижающий преобразователь;
    • Потребление в режиме покоя: 500 нА (VIN 3.6 В);
    • КПД 92% при нагрузке 10 мА (VIN 3.6 В, VOUT 2.5 В);
    • Коэффициент заполнения: до 100 %;
    • Входное напряжение: 1.8…5.5 В;
    • Порог блокировки при снижении входного напряжения: 1.57 В;
    • Выходной ток: до 400 мА;
    • Низкая мощность управления для лучшей эффективности;
    • Встроенная схема плавного пуска;
    • Миниатюрные внешние компоненты;
    • Устанавливаемое ограничение тока индуктора;
    • Выбираемые выходные напряжения: от 1.0 В до 3.3 В;
    • Выход Power Good;
    • Точность выходного напряжения: ±1.5 %;
    • Динамический выбор выходного напряжения (выводы D0, D1 и D2);
    • Вспомогательный выключатель нагрузки Vout2 (вход управления AUX);
    • Корпус: TQFN-12;
    • Размер: 2х1.7х0.55 мм

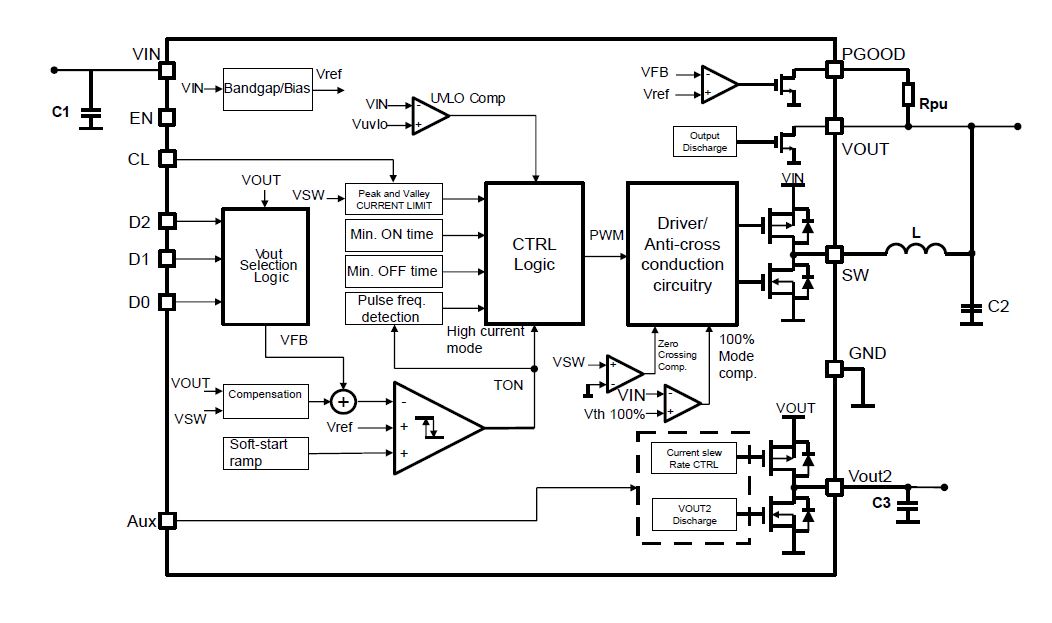

    Рис. 1. Структурная схема ST1PS02

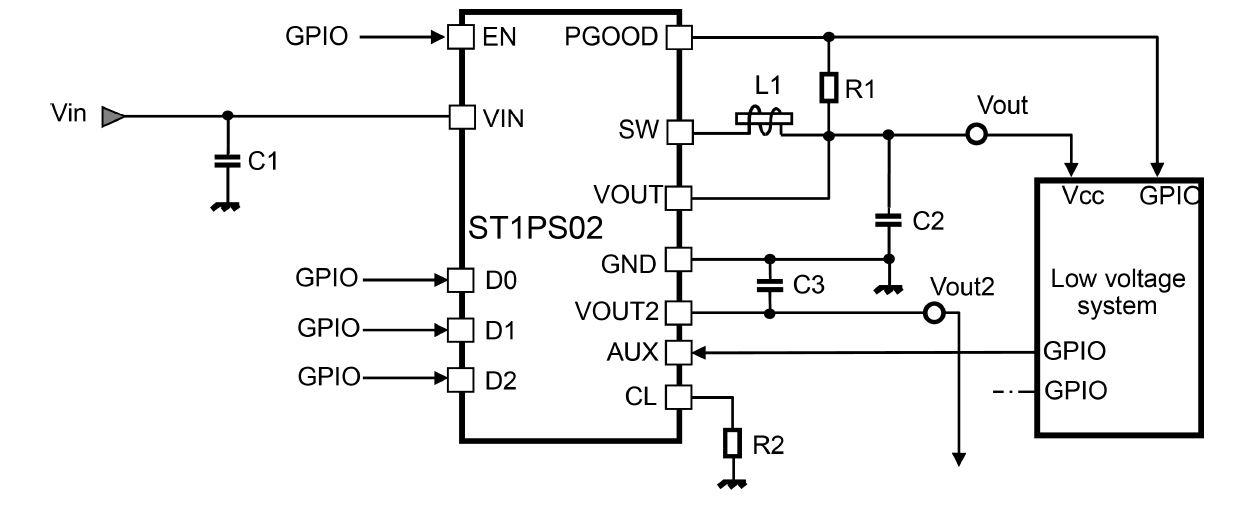

    Рис. 2. Схема включения ST1PS0


    Прочитать в оригинале…
    Последний раз редактировалось Darya; 01-04-2020, 07:12.
