    Импульсные трансформаторы Bourns HCTSM8 предназначены для построения изолированных DC-DC преобразователей на основе контроллеров Texas Instruments SN6501 и SN6505B. 11 моделей с разными коэффициентами трансформации позволяют получить наиболее востребованные выходные напряжения при входе 3.3… 5 В. Обе обмотки трансформаторов имеют средние точки для работы с двухтактными контроллерами (рис. 1).

    Силовые трансформаторы HCTSM8 имеют широкий зазор, путь утечки более 8 мм и выдерживают испытательное напряжение 4.2 кВ AC. Ферритовый тороидальный сердечник обеспечивает высокий коэффициента связи и снижает уровень ЭМИ.

    Трансформаторы соответствуют стандартам IEC 60950-1, IEC 62368-1, IEC 60664-1 и автомобильному AEC-Q200.

    Изолирующие преобразователи с трансформаторами HCTSM8 можно применить для интерфейсов RS-232, RS-485, CAN, модулей цифрового ввода/вывода, систем управления автомобильными аккумуляторами (BMS).

    Технические характеристики:
    • Тороидальный сердечник для высокого потокосцепления и низкого излучения;
    • Соответствуют МЭК 60950-1, МЭК 62368-1 и МЭК 60664-1;
    • AEC-Q200 совместимые;
    • Соответствуют RoHS;
    • Напряжение изоляции: 4.2 кВ AC (1 мин);
    • Рабочее напряжение: 800 В AC;
    • Для работы с TI SN6501 и SN6505B;
    • Входное напряжение: 3.3… 5 В;
    • Номинальное выходное напряжение: 3.3…15 В;
    • Пиковый выходной ток: 350 мА AC;
    • Рабочая частота: 250…550 кГц;
    • Минимальная индуктивность первичной обмотки: 250…350 мкГн (100 кГц);
    • Индуктивность рассеяния: 0.6…1.8 мкГн (100 кГц);
    • Диапазон рабочих температур: -40…+125 °С;
    • Размеры: 15.2х10.8х6.5 мм

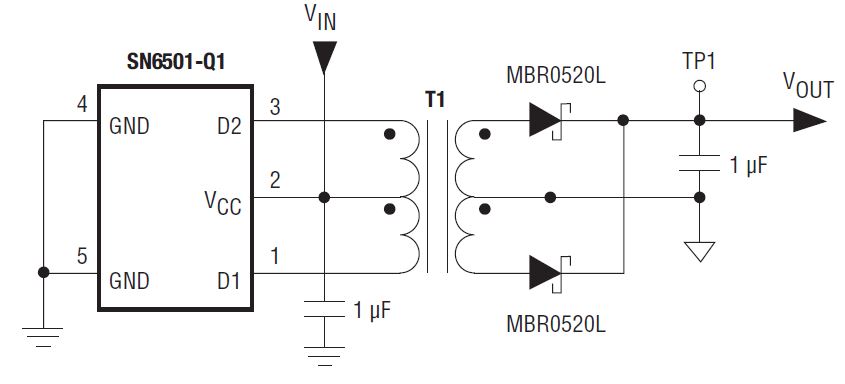

    Рис. 1. Схема преобразователя с трансформатором HCTSM8
