    ДКО Электронщик: Cиловые трансформаторы для AC-DC преобразователей мощностью 5 Вт

    Хорошо известный на российском рынке производитель модульных источников питания компания Mornsun предлагает силовые трансформаторы для AC-DC и DC-DC преобразователей.

    Используя их вместе с контроллерами собственной разработки компании можно создать источники питания с широким диапазоном входного напряжения, с оптронной обратной связью и различными функциями защиты. При этом можно получить изделия с отличными характеристиками по электромагнитной совместимости по привлекательной цене.

    Трансформаторы TTLDE05-20BxxD с управляющей микросхемой SCM1703ASA позволяют разработать обратноходовые AC-DC преобразователи мощностью 5 Вт (рис. 1). Два трансформатора серии рассчитаны на наиболее популярные напряжения 5 и 12 В. Кроме первичной и вторичной имеется вспомогательная обмотка (рис.2) для питания микросхемы регулятора.

    Трансформаторы соответствуют требованиям стандартов безопасности UL/EN 62368 для аудио- и видеоаппаратуры, оборудования информационных технологий и техники связи. Испытательное напряжение изоляции между первичной и вторичной обмотками составляет 4 кВ AC. Небольшие размеры трансформатора (18.3х10.5х11.2 мм) и высокая степень интеграции микросхемы дают возможность спроектировать миниатюрный источник питания небольшой высоты для широкого спектра приложений.

    Особенности:
    • Трансформатор TTLDE05-20B05D/ TTLDE05-20B12D;
    • Коэффициент трансформации: 18:1:5/8.4:1:1.53;
    • Напряжение изоляции N1-N2: 4000 В AC (1 мин);
    • Размеры: 18.3х10.5х11.2 мм;
    • Преобразователь на SCM1703ASA:
    • Мощность: 5 Вт;
    • Входное напряжение: 85…264 В AC;
    • Рабочая частота: 65 кГц;
    • Выход: TTLDE05-20B05D - 5 В/1000 мА; TTLDE05-20B12D - 12 В/420 мА



    Рис. 1. Схема обратноходового преобразователя на SCM1703ASA

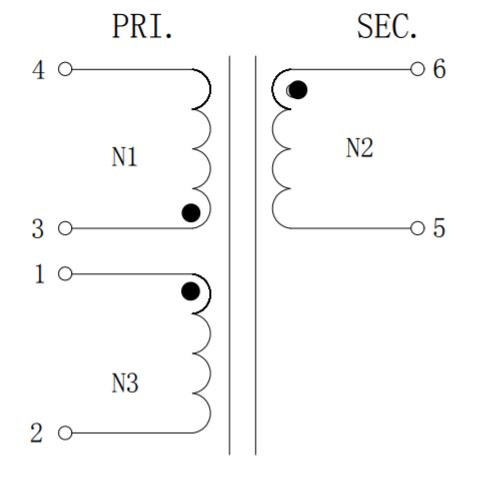

    Рис. 2. Схема трансформатора TTLDE05-20BxxD


    Прочитать в оригинале…
