    ДКО Электронщик: Устройство защиты порта USB Type-C

    TCPP01-M12 от STMicroelectronics - это одночиповое решение для защиты портов USB-C, облегчающее переход с устаревших USB-разъемов типа A или B на разъемы Type-C. Устройство обеспечивает защиту порта от статических разрядов, отключает шину VBUS при превышении на ней допустимого напряжения с регулировкой порога до 22 В, а также предотвращает выход из строя линий CC1 и CC2 от превышения напряжения при случайном замыкании на VBUS в момент включения или отключения разъема.

    В качестве дополнительной функции предусмотрен переход TCPP01-M12 в режим нулевого энергопотребления, когда кабель не подключен, что увеличивает срок службы батареи. Для коммутации нагрузки внешним N-канальным MOSFET в микросхеме расположен драйвер с повышающим преобразователем на перезаряжаемых конденсаторах. Использование полевого транзистора с N-каналом вместо P-канального имеющего меньшее сопротивление Rds(on) сводят к минимуму общее рассеивание тепла.

    Применение TCPP01-M12 упрощает модернизацию промышленных ПК, мобильных POS-терминалов, медицинских приборов, зарядных устройств, автомобильного информационно-развлекательного оборудования, игровых терминалов, дронов, аудио / видео систем, шлюзов, компьютеров и периферийных устройств.

    Особенности:
    • Защита от перенапряжения на шине VBUS, с внешним N-канальным транзистором;
    • Защита от перенапряжения более 6 В на линиях CC при коротком замыкании на шину VBUS;
    • Защита от электростатического разряда разъемов USB типа C (CC1, CC2), соответствует стандарту IEC 61000-4-2 level 4 (контактный разряд ±8 кВ, воздушный разряд ±15 кВ);
    • Встроенный повышающий преобразователь на перезаряжаемых конденсаторах для управления затвором внешнего MOSFET;
    • Нулевой ток покоя, в случае отключенного USB-кабеля от аккумулятора / потребителя;
    • Функция «разряженная батарея» (dead battery);
    • Защита от перегрева;
    • Рабочая температура: -40…+85 °C;
    • Соответствует новейшим стандартам USB type-C и USB PD;
    • Поддерживает функции программируемого источника питания (programmable power supply – PPS), представленные в последней версии спецификации USB PD;
    • Выход о неисправности (FLT);
    • Корпус: QFN12

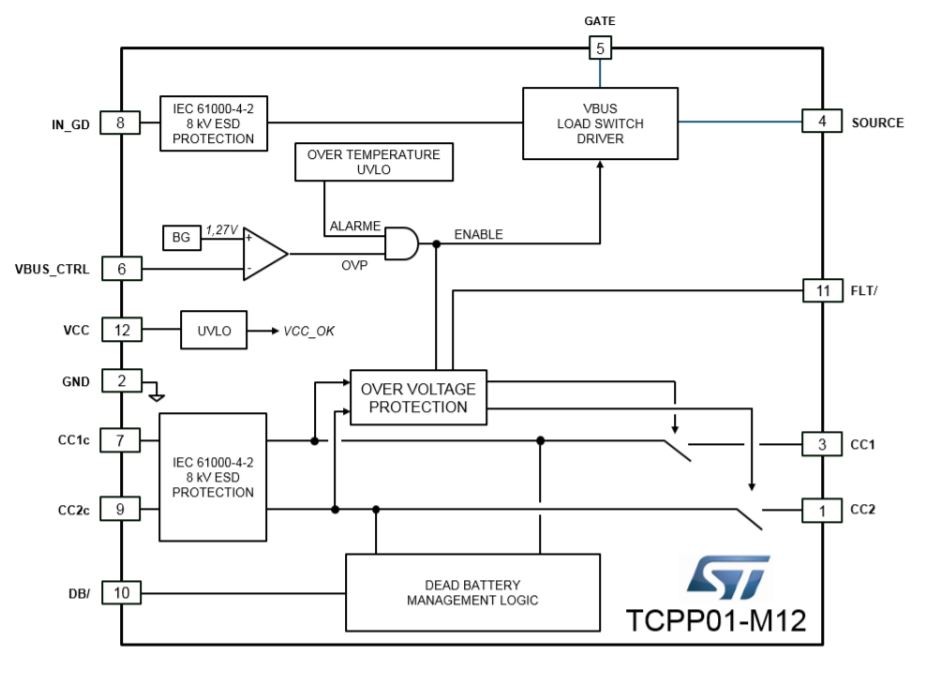

    Рис. 1. Структурная схема TCPP01-M12


    Рис. 2. Пример схемы включения TCPP01-M12 при подаче питания от аккумулятора
