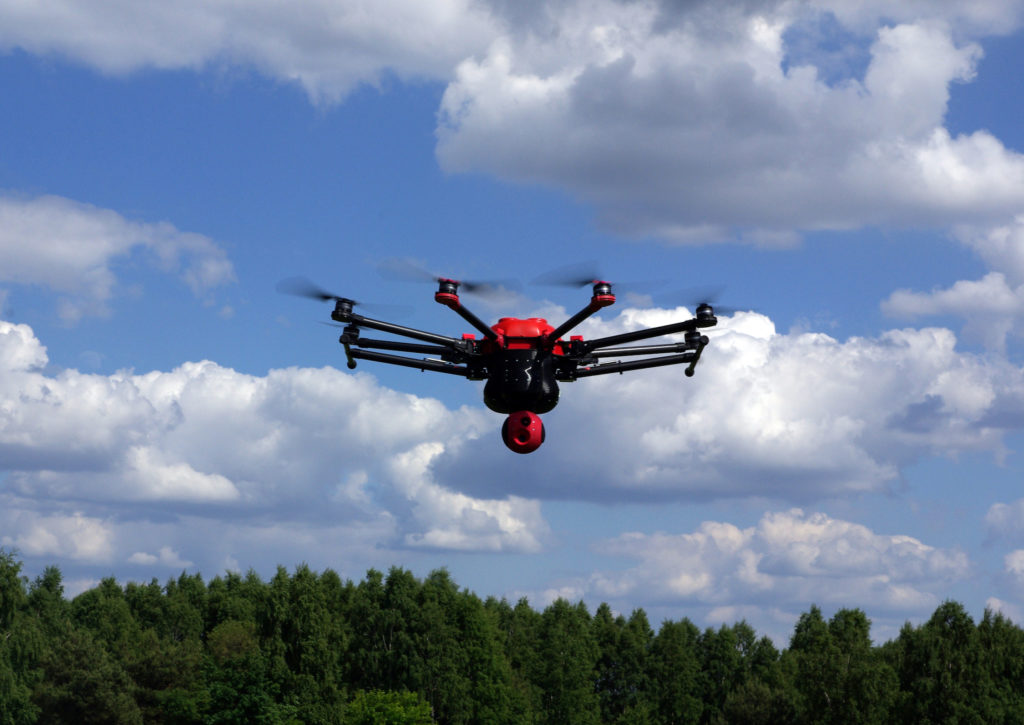

Компания FlyFocus разработала компактный дрон для гражданского применения (мониторинг пожаров, диагностика ЛЭП и др.) с питанием по кабелю (400 В, 5кВт) от наземной станции. При питании через кабель дрон может находиться в воздухе неограниченное время на высоте 70 метров и опускаться только для технического обслуживания. При отсоединении кабеля посредством дистанционной команды с пульта управления, дрон может работать до 30 минут на встроенных аккумуляторах.
Пятикиловаттный дрон весом всего 850 г, получивший название CableGuard, считается самым мощным беспилотником подобного типа. Такая мощность достигается за счет использования компактных и легких DC-DC модулей питания серии DCM производства Vicor в цепях питания электрических двигателей и всей электроники аппарата.
В режиме свободного полета беспилотника для питания используются бортовые АКБ, обеспечивающие до 30 минут полета с Full HD камерой с 10-кратным оптическим и 4-кратным цифровым масштабированием, и 20 минут в случае использования двух камер инфракрасного наблюдения 640p с 4-кратным цифровым увеличением и Full HD. Такое время свободного полета является хорошим конкурентным преимуществом систем наблюдения у дронов.
CableGuard имеет восемь двигателей и даже при отказе двух из них дрон может совершить безопасную управляемую посадку.
Система питания на базе восьми DC-DC модулей Vicor мощностью по 600 Вт имеет компактные размеры 64 см3 и размещается в отсеке под БПЛА вместе с радиаторами охлаждения.
Характеристики DC-DC модулей Vicor серии DCM:
- КПД до 95%
- Широкий диапазон входного напряжения от 180 до 800 В
- Выходная мощность от 600 до 1750 Вт
- Рабочий температурный диапазон от -40°C до +125°C
- Изоляция входа / выхода 2121 В (DC)
 DCM4623TD2H26F0T00 |
200 - 420 В | 21,6-26,4 В | 600 Вт | -40°C…+125°C | 4623 Chip | 47.91 x 22.8 x 7.21 мм | 29 г |
| DCM5614VD0H36K3T01 |
180 - 400 В | 22 - 35 В | 1300 Вт | -40°C…+125°C | 5614 VIA | 141.37 x 35.54 x 9.4 мм | 215 г |
| BCM4414VH0E5035T02 |
500 - 800 В | 31,2 - 50 В | 1750 Вт | -40°C…+125°C | 4414 VIA | 110.55 x 35.54 x 9.4 мм | 145 г |
